Esta es otra forma de instalar el firmware simonk a un variador

BAJA EL  WINAVR                                BUSCA EL FIRMWARE PARA TU ESC

 KKMULTICOPTER TOOL                                                 DRIVER PARA USBASP

Hay varias formas de hacer esto o diferentes programas que podemos usar yo solo les hablare de dos formas fáciles y sencillas

Y las dos las pueden consultar en mi web

Esta es la segunda forma de hacer esto la primera la puedes consultar aquí en la misma web.

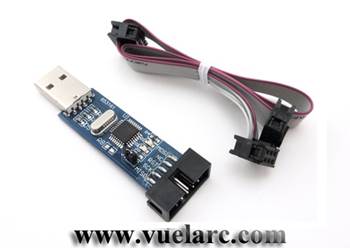

Digamos que no tenemos el (Atmel Atmega socket tool) solo tenemos el  usbasp ahí tenemos que sacar nuestro talento y fabricarnos un tipo de conector  para suplir al atmega socket tool.

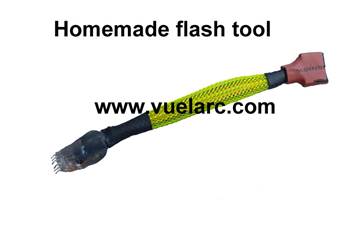

Fabricar ese conector es fácil solo se requiere de un cautín para soldar y  algún cable que sea un poco rígido para que nos funcione bien, te dejo el que yo fabrique para que te sirva de idea en la siguiente imagen a la izquierda.

Algunas personas no fabrican un conector y simplemente soldán directamente en el ESC, en particular no recomiendo soldar en el ESC es más tardado tendríamos que hacerlo con todos los ESC y eso consume tiempo.

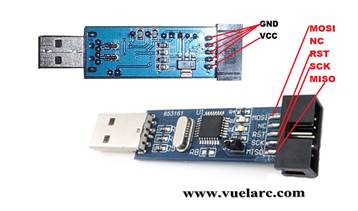

Para  fabricar este conector tenemos que hacer que cada uno  de los seis cable coincidan con los pins del programador  usbasp en el programador los cables tienen un nombre el ESC también tiene los mismos nombres, te mostrare el programador USBASP  con los nombres  para que sepas cuales son.

Así que el conector que fabriquemos tiene que tener  los seis cables conectados a los pins del programador  según los nombres, el otro extremo del conector  tienen que estar alineado según el orden como este los nombres en el ESC  en la siguiente imagen te muestro el variador y los nombres, cabe mencionar que este variador es el hk 20A y es idéntico al hk 30A  todos los variadores usan el mismo concepto en los cables los nombres pueden cambiar de posición. Una vez los pins del conector puedan tocar  los puntos en el variador podemos intentar grabar el código.

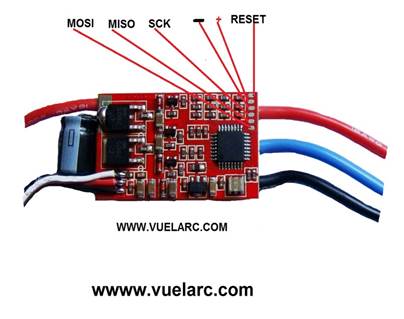

En la siguiente imagen te dejo el variador con los nombres.

  Si no queremos romper toda la envoltura del ESC  basta con descubrir un poco solo el área donde haremos contacto con el conector.

Una vez que ya tenemos el driver del usbasp bien instalado en nuestra computadora, como dije antes no todos los variadores son aptos para la actualización y cada variador usa un código diferente, es importante saber el código correcto de nuestro variador, los códigos de firmware están en el formato o terminación (.HEX) es importante que sepan esto.

Para encontrar el código lo pueden buscar en google como (ESC Specs for simonk firmware)

Es una lista donde pueden buscar el variador por su nombre y fabricante ahí mismo están los links para que puedan bajar el código correcto.

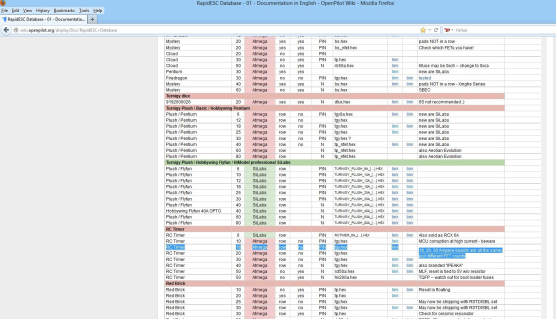

Esta es una foto de la tabla de información de google para que se aseguren que es la misma.

  En la parte de arriba les dejo los enlaces para que ya no la busquen en google.

En la parte izquierda de la lista  están las marcas de los variadores  en la columna 7 está el nombre del código en las columnas 8 y 9 esta una foto del ESC para que sepan dónde colocar el programador y en la última columna esta para que bajen el código les saldrá una lista grande escogen el que tenga la fecha más reciente, en ocasiones viene en un zip file lo descomprimen y buscan el nombre del código que está en la columna 7 de la lista tiene que tener terminación (HEX).  Haces una carpeta nueva dentro del disco duro y le das el nombre de (ESC ) lo guardas ahí.

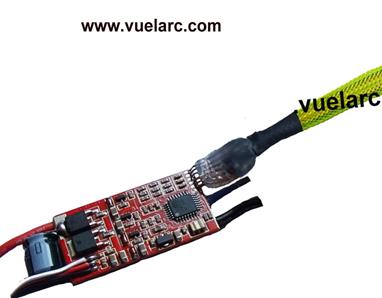

    En  la siguiente imagen te  muestro el variador y el conector que fabricamos  tocando los puntos del ESC tenemos que  presionar bien el conector oirás un sonido en la computadora que te indica que está conectado. También tienes que bajar he instalar el programa (WinAVR) en tu computadora este programa no permitirá instalar el código que ya tenemos en la carpeta.

Una vez instalado el programa de WinAVR  tenemos que ir a  Start en nuestra computadora hacemos click ahí escribimos en la barra de search  ( CMD) para ir al command prompt, escribimos  esto (cd/ )y después enter. Ahora  si por ejemplo tienes el código en el disco duro en la carpeta ( ESC)  escribimos esto ( cd ESC ) y despues enter te tiene que quedar asi  c:/ESC>

Tenemos que poner en Notepad u office Word  lo siguiente en la línea de abajo

avrdude -c usbasp -p m8 -U flash:w:bs_nfet.hex

Lo copeas  y lo pegas  delante de c:/ESC> …. te quedaría de esta forma abajo.

C://ESC> avrdude -c usbasp -p m8 -U flash:w:bs_nfet.hex

En ese momento ya tenemos que presionar y asegurarnos que el conector este presionando y haciendo contacto con el variador de lo contrario no funcionara, con una de tus manos presionas  ENTER

Tiene que empezar a grabar el código  las letras serán blancas y saldrá mucho este símbolo ######

No muevas el conector ni lo sueltes hasta que termine si todo sale bien te dara un mensaje de éxito y gracias de lo contrario será de fallido y las letras rojas en la mayoría de las veces.

Si falla  vuelves a pegar la línea avrdude -c usbasp -p m8 -U flash:w:bs_nfet.hex

Hasta que te funcione es fácil solo que da trabajo hacer contacto con el variador algunas veces.

Si esta forma es difícil igual puedes usarl el programa kkmulticopter lo único que cambia es el conector que fabricamos puedes seguir los mismos pasos que hicimos en la forma número uno

Busca el video de esta actualización del firmware en mi canal de youtube vuelarc  y suscríbete.

En las dos formas puedes usar el conector que tu fabriques o el socket flash tool.

La única diferencia entre la forma 1 y la 2 es la forma de instalar el firmware simonk,

En una usamos el programa  kkmulticopter flash tool y en la otra usamos el command prompt.
