Antena Yagi Direccional De 900mhz
Aquí les
muestro una guía de la construcción de una antena yagi direccional de 10
elementos para los 900mhz
La construí para un proyecto de FPV
a continuación les dejo los datos y unas fotos de la antena para
que se den una idea.
Los materiales pueden ser diferentes a los que yo
utilice en este proyecto
eso ya depende de que tengan a la mano o el proyecto que vallan a
elaborar.
En
mi caso yo use aluminio porque es liviano
y mi antena no debe tener mucho peso ya que va a ser montada en
una base movible.
Materiales
· Para
hacer el Bastidor o la barra principal pueden usar madera tubo pvc yo
use tubo de aluminio la forma puede ser tipo tubo o cuadrada no importa.
Yo use un tubo hueco de aluminio de 8.06mm,
procura que el bastidor tenga 3 veces más el diámetro del alambre
que usaras en tus elementos.

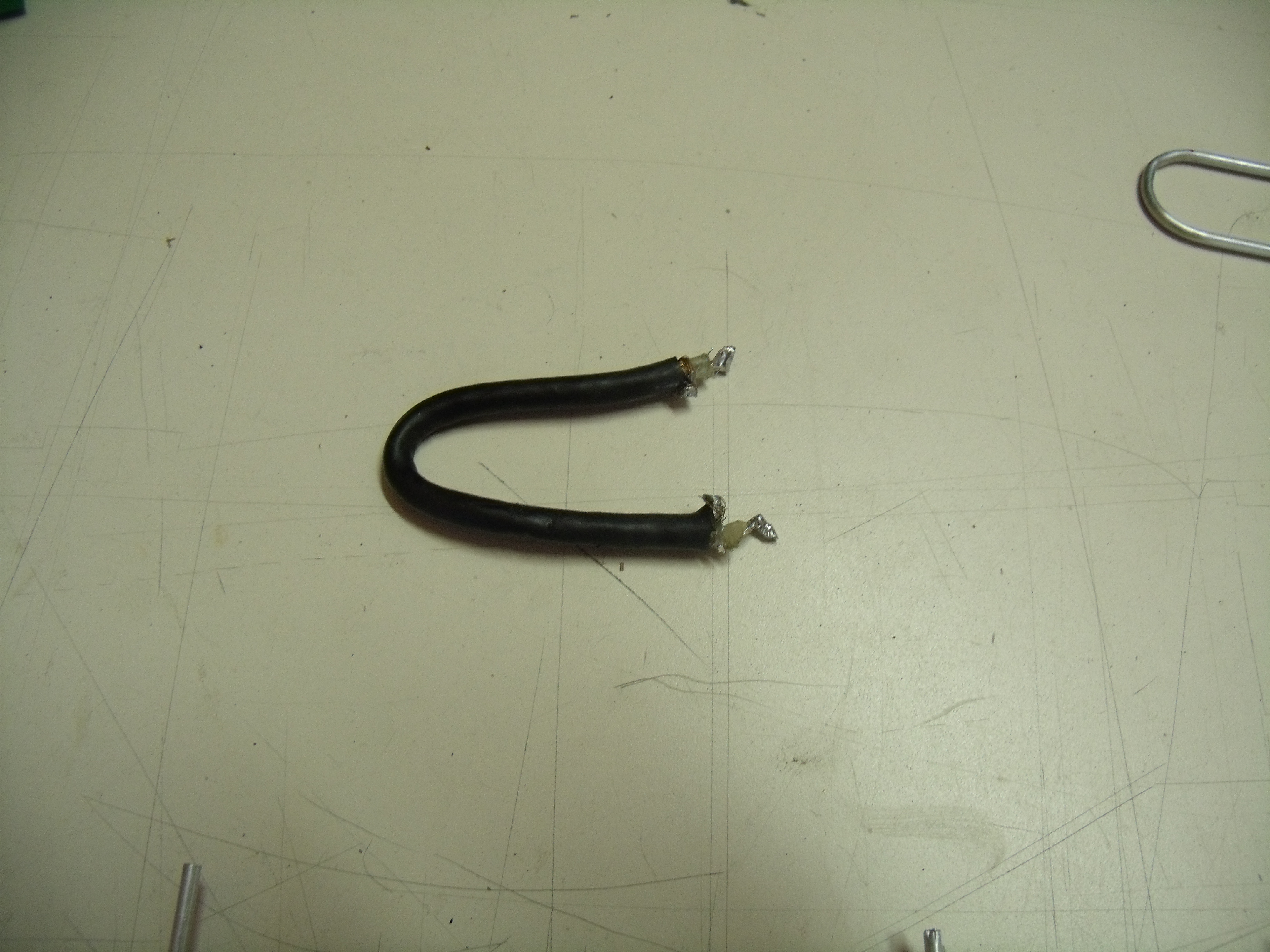

· Usaremos
un cable RG-58
que es de 50 ohm y tiene un factor de velocidad de .66 además
este cable es muy usado para antenas de
radio aficionados.
· Alambre
de cobre o tubo de aluminio de 2mm de diámetro para fabricar los
elementos.
· Y un
conector RF TNC macho o el que tú prefieras en tu proyecto.
· El
bastidor será de unos 85cm
o 33.5 pulgadas, empieza a
poner el reflector a unas 2.5 pulgadas de la orilla del bastidor
para que tengas un espacio para ponerla en la base donde ira.

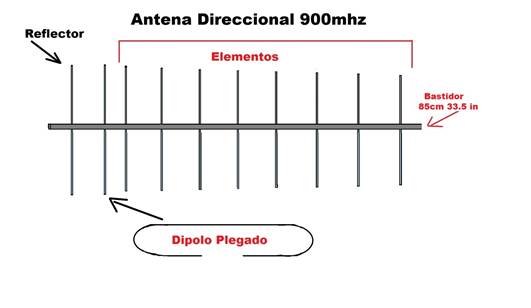

En la imagen de abajo te puedes ver la forma que
tendrá la antena
En la siguiente imagen abajo te dejo las
medidas y datos.
El reflector será el punto donde empezaremos,
del reflector mides 2.83 pulgadas y ahí colocas el dipolo, luego
del reflector mides 3.90 pulgadas y ahí colocas el elemento D1 y así
hasta el final siempre usando el reflector como punto.

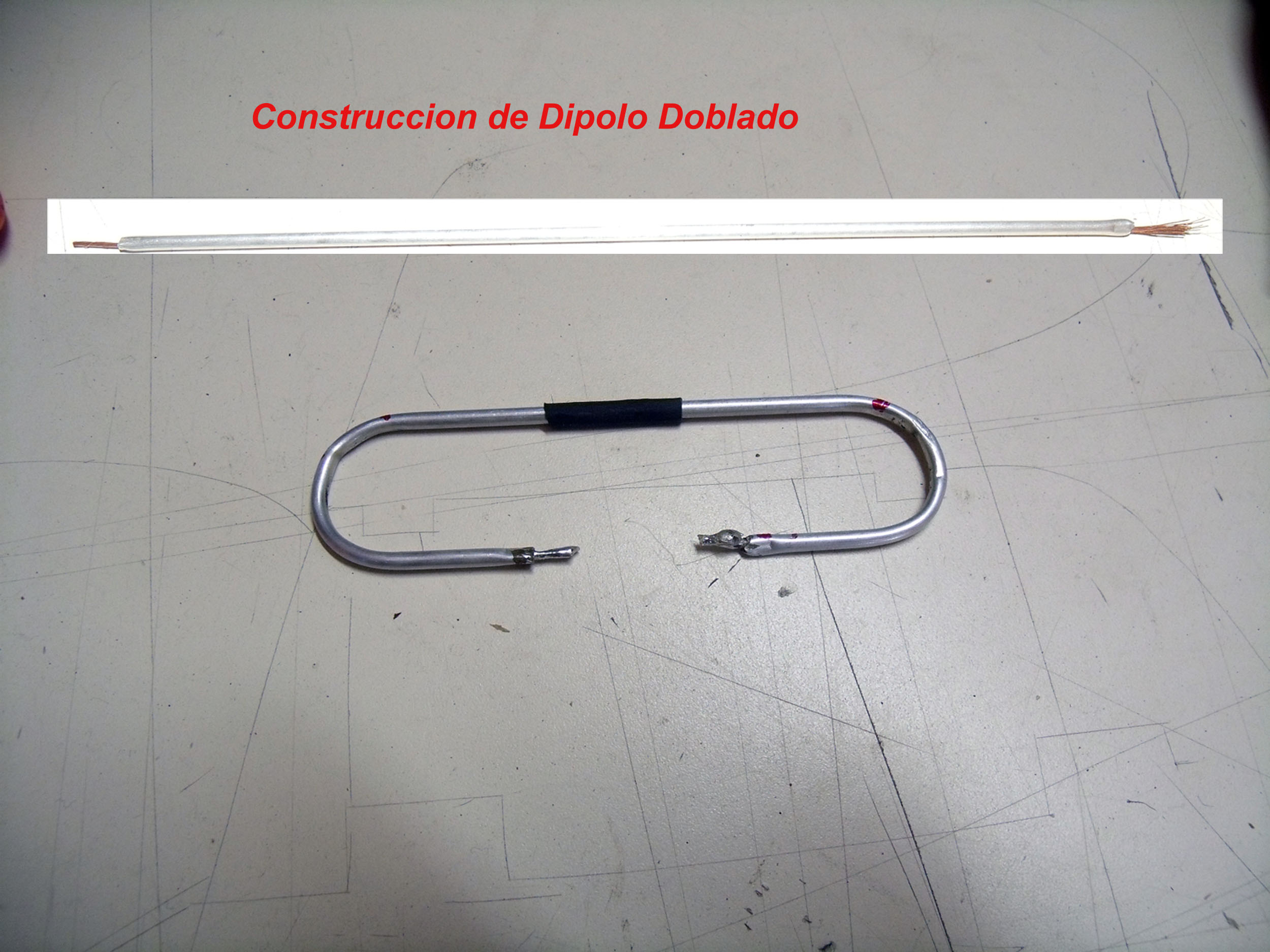

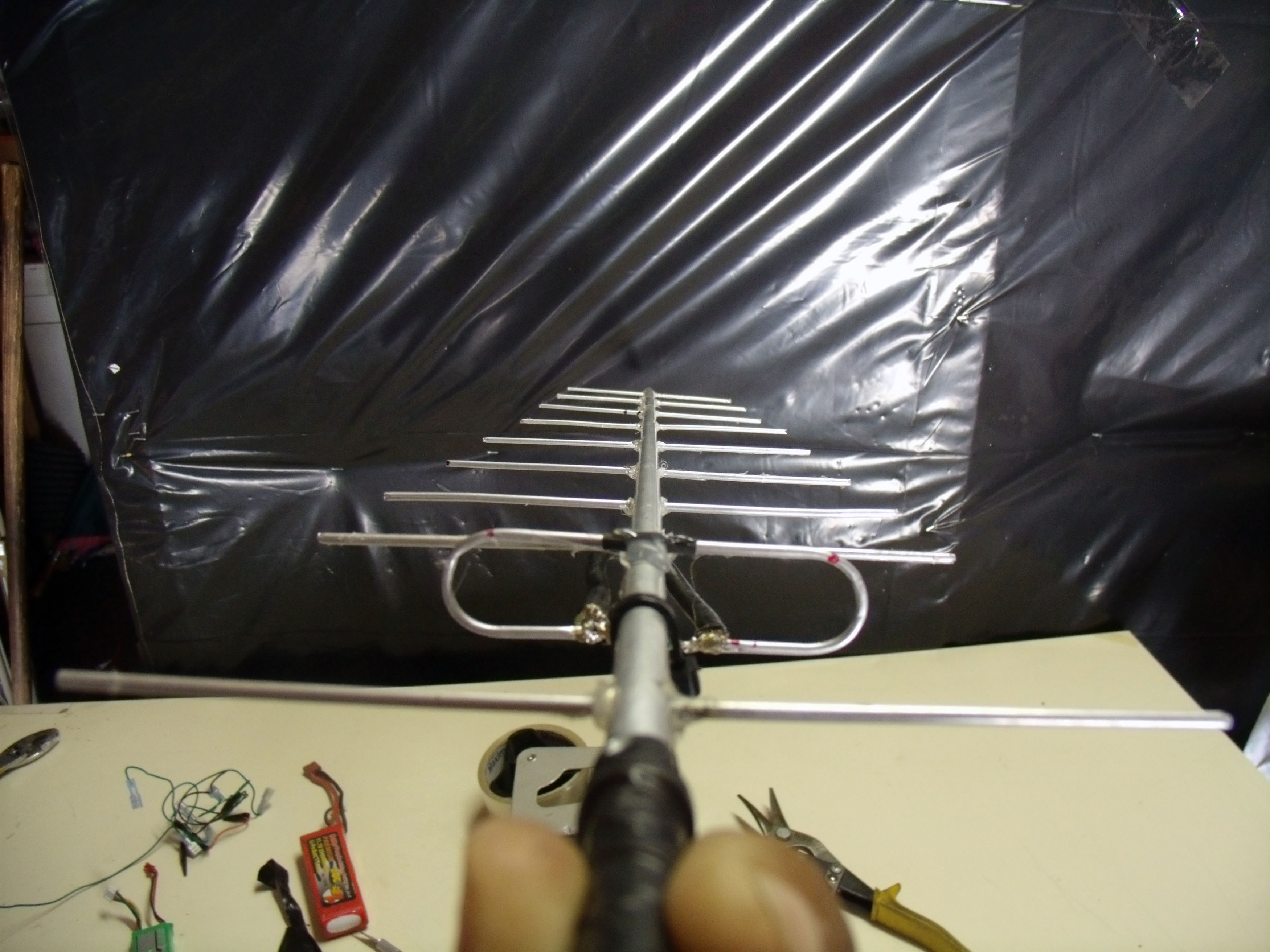

Cuando instales el dipolo tienes que tratar de que no
toque el bastidor de la antena para que no tengamos un corto, en una de
las fotos de abajo el dipolo muestra una cinta negra en la mitad es para
que no tenga contacto con el bastidor.
Los números en color azul muestran la medida de cada
elemento.
Córtalos
y enuméralos para que no los pierdas procura que no equivocarte.
Si tienes un algo para medir con presicion te será de mucha ayuda ya que es importante que las medidas sean lo más precisas posible
|
