Como Actualizar El Firmware
Mini OSD/GPS Module. Puedes Bajar EL Programa Para Instala El Codigo... Mas El Codigo en el enlace abajo.
eXtreme Burner-AVR
Codigo
CL-OSD
En esto del aeromodelismo siempre tenemos que estar preparándonos para
nuevos retos, y uno de estos retos son las actualizaciones de ciertos
productos en este caso el OSD con GPS
ombo de hobby king,
cuando este producto viene de fábrica tiene una programación instalada
que nos da cierta información en pantalla
y
nos brinda una mayor seguridad
cuando volamos en FPV.
Pero este producto en especial carece de algo esencial para el piloto
que vuela en FPV, el retorno a casa, una especie de brújula que
nos indica hacia donde regresar,
sin esta opción nos
impide alejarnos demasiado y de hacerlo podemos perder la
orientación impidiéndonos regresar el modelo.
Afortunadamente hay personas capaces de crear códigos con los cuales
podemos mejorar estos productos y este en especial, solo se requiere de
soldar unos cuantos cables bajar el código y listo.
A continuación quiero dejarles una pequeña guía para que puedan
modificar este OSD.
Primero necesitaremos unas cuantas cosas.
Un conector de 10 pin’s que
se puede comprar en una tienda de electrónicos.
También vas a necesitar comprar unos pin’s o pernos.
Tenemos que crear un cable que pueda conectar el usbasp avr programming,
con los conectores de servo que soldaremos en el OSD, yo te voy a
mostrar como yo lo hice pero tú puedes crear uno a tu propio gusto
siempre y cuando los cables los instales correctamente para que se pueda
comunicar con el usbasp avr.

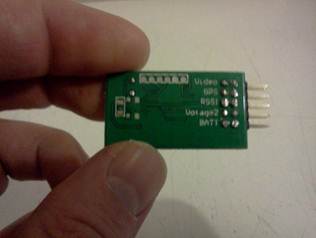

Tenemos que destapar el OSD para poder ver los puntos donde
soldar las conexiones de servo al OSD
los colores de los cables no importan
lo que sí importa es que
cada punto donde soldaremos tiene un nombre
idéntico al que tiene el usbasp avr.

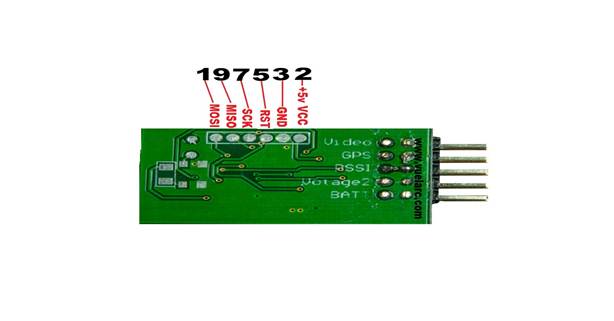

En el siguiente dibujo te muestro el OSD con los nombres y números de
los puntos donde soldaremos las conexiones de los servos.

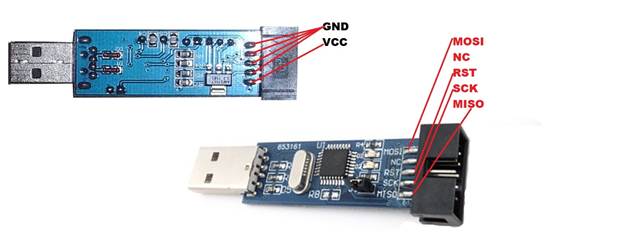

La foto siguiente
muestra el usbasp avr y los
nombres de los pins por ambos lados.
Si le pones atención en la foto de usbasp avr
el pin con el nombre
NC
no lo vamos a usar en
el cable que haremos porque nuestro OSD no requiere ese cable por eso no
le puse la línea roja. En la foto de arriba del usbasp avr
te muestro la otra cara del
usbasp también
tiene 5 pin’s cuatro corresponden a la tierra puedes usar el que tú
quieras no tienes que soldar 4 cables solo uno que será la tierra en
nuestro cable, el otro pin VCC
es corriente de 5v

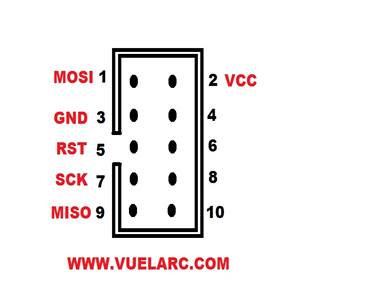

ese si lo usaremos. En este otro dibujo te muestro los números y nombres de los pin’s del cable que vienen en el
usbasp
avr cuando lo compras, este dibujo te servirá para soldar los cables
exactamente igual en el conector de 10 pin’s que compraste.
Los pin’s 4,6,8 y 10 no los usaran en nuestro cable, en una de las
puntas del cable que fabricares tendrá el conector de 10 pin’s que
compraste en la otra punta del cable soldaras los pin’s que entraran en
los conectores de servos que soldaste al OSD, te muestro como quedara el

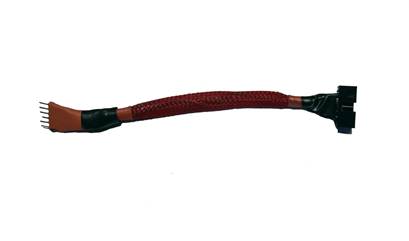

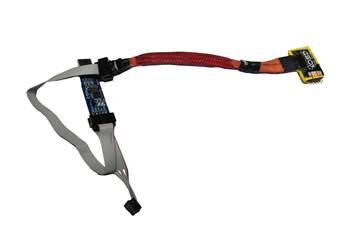

cable en esta foto,
puedes ponerle un tipo de maya a tu cable yo use una
de color rojo eso es opcional.
El OSD ya terminada
la modificación,
trata de protegerlo con algo para
que no esté expuesto a tocar algo metálico y lo puedas quemar yo use un
tipo de tubo de 2 pulgadas de ancho, se encoje con lo caliente para
protegerlo también tienes
que destapar el botón y la luz junto con los potenciómetro para ajustar
el voltaje de las baterías,

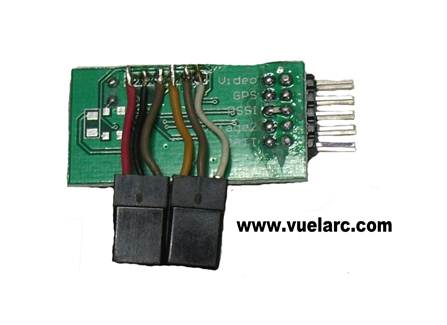

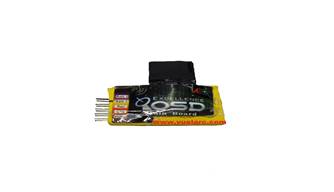

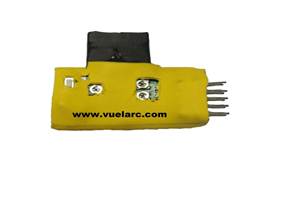

te muestro las dos caras del OSD ya terminado
como me quedo.
eXtreme Burner-AVR.
El Codigo CL-OSD. al comienzo de esta pagina esta el codigo y el programa para descargarlo.
Si quieres ver como instalar el código te recomiendo
que visites mi canal en youtube
|
