INSTALAR MINIOSD EXTRA Y 3DR RADIOS EN UNA CONTROLADORA APM 2.8  SIMULTANEAMENTE.

El uso de un osd (On Screen Display) o (Visualización en pantalla en Español) es de mucha ayuda cuando se vuela en FPV, hay varios osd en el mercado, algunos son fáciles de conectar otros pueden darnos algunos problemitas, más cuando se intentan combinarlos con otros componentes.

Hoy quiero hablarles del Minimosd Extra conectado con una controladora de vuelo APM 2.8.

El miniosd es un dispositivo de código abierto que ha venido siendo actualizado en su firmware a través del tiempo dándole mejores opciones por aquellos amantes del vuelo en FPV.

Siempre es bueno actualizarlo para aprovecharnos de todas sus virtudes y estar mejor preparados con información en vivo en pleno vuelo.

La actualización puede ser tan fácil como tomar un refresco o tan difícil como querer saludar al presidente, primero necesitamos un dispositivo llamado FTDI (Future Technology Devices International)

 (Futuro Artefacto de Tecnología Internacional, en español)

Instalarlo casi siempre el driver se instala solo buscas en que port o puerto lo instalo  y listo en ocasiones no instala el driver depende del sistema operativo de tu pc de no ser así bajas el driver.

Los hay en diferentes colores de tarjeta hay algunos que son llamados piratas ósea el chip no es el original y suelen ser  los que hacen que tengamos problemitas si a esto le agregas un OSD que también tenga componentes piratas o de mala calidad  el resultado será que tengamos muchos problemas al actualizar y programar el OSD.

  Tienes que bajar el firmware del miniosd la versión 2.4 es la anterior al más reciente, junto que es la R800 con el programa  Config Tool versión 2.3 la versión más nueva es la Config 2.4.0.1 Release R788 que necesitaras para actualizarlo, la última versión del firmware es  ahí puedes  programar el modelo multirotor o avión, la TV  PAL o NTSC si usas unidades imperial o métrico actualizar las letras y poner o quitar lo que quieras que aparezca en la pantalla de tus lentes o monitor.

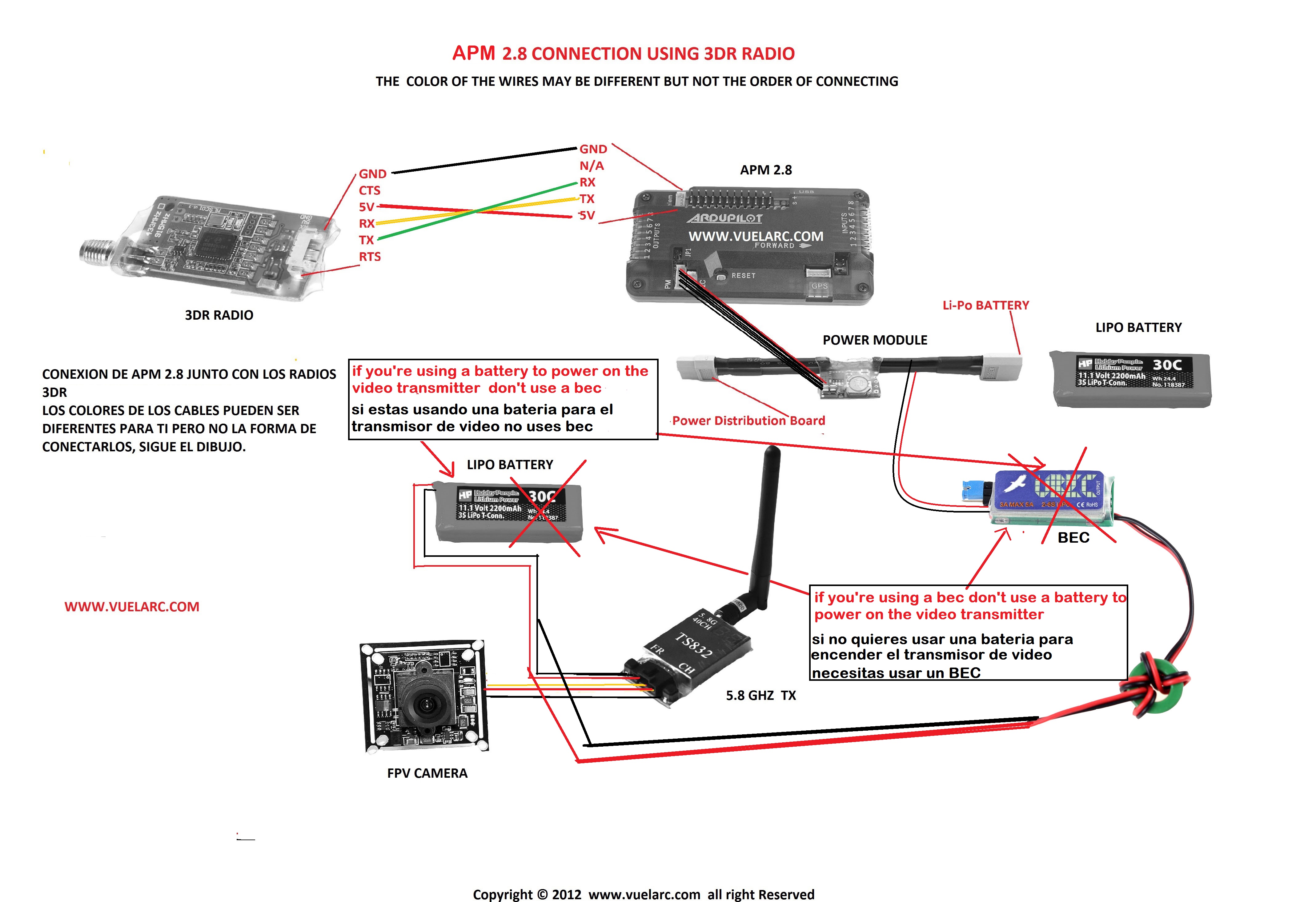

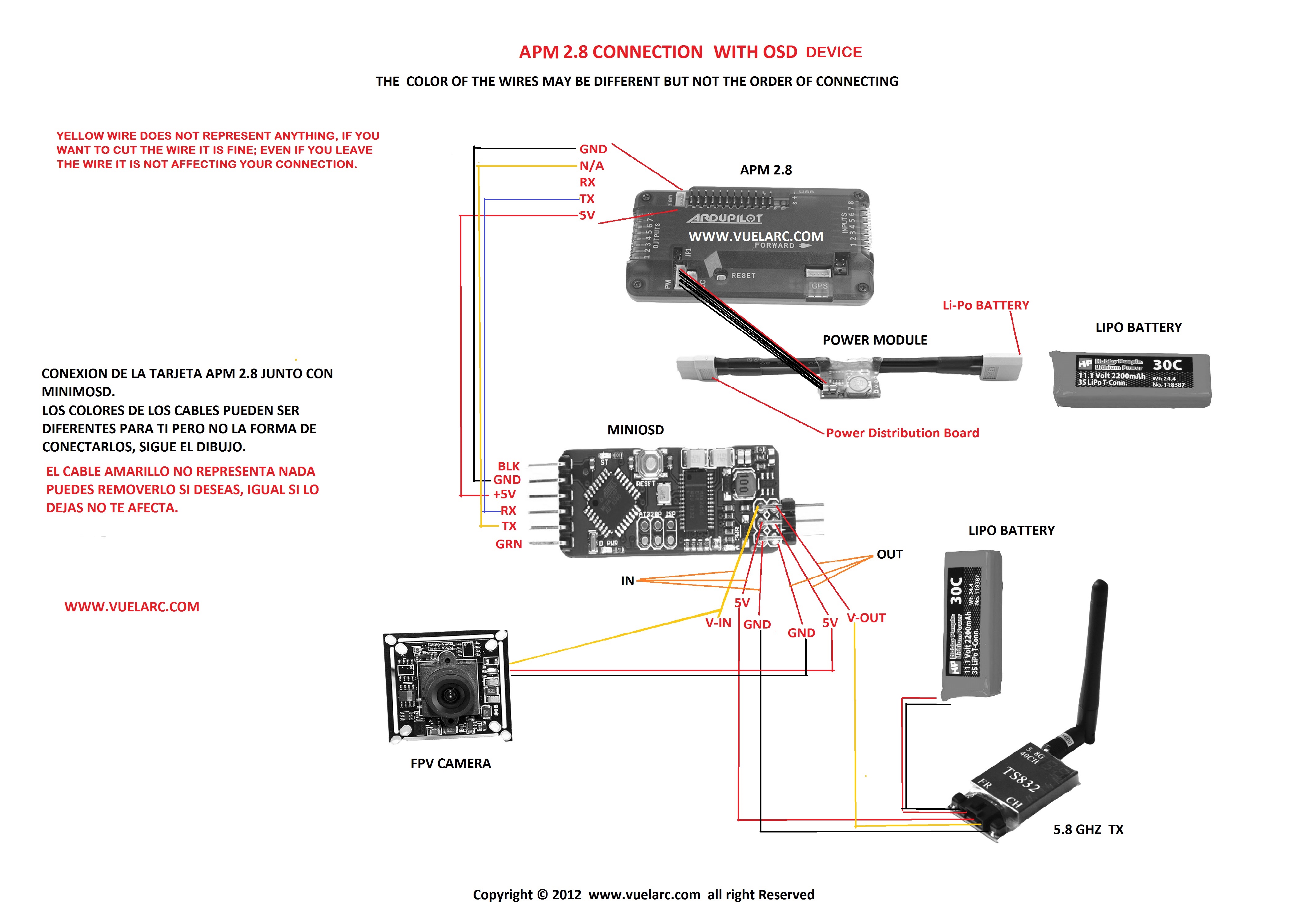

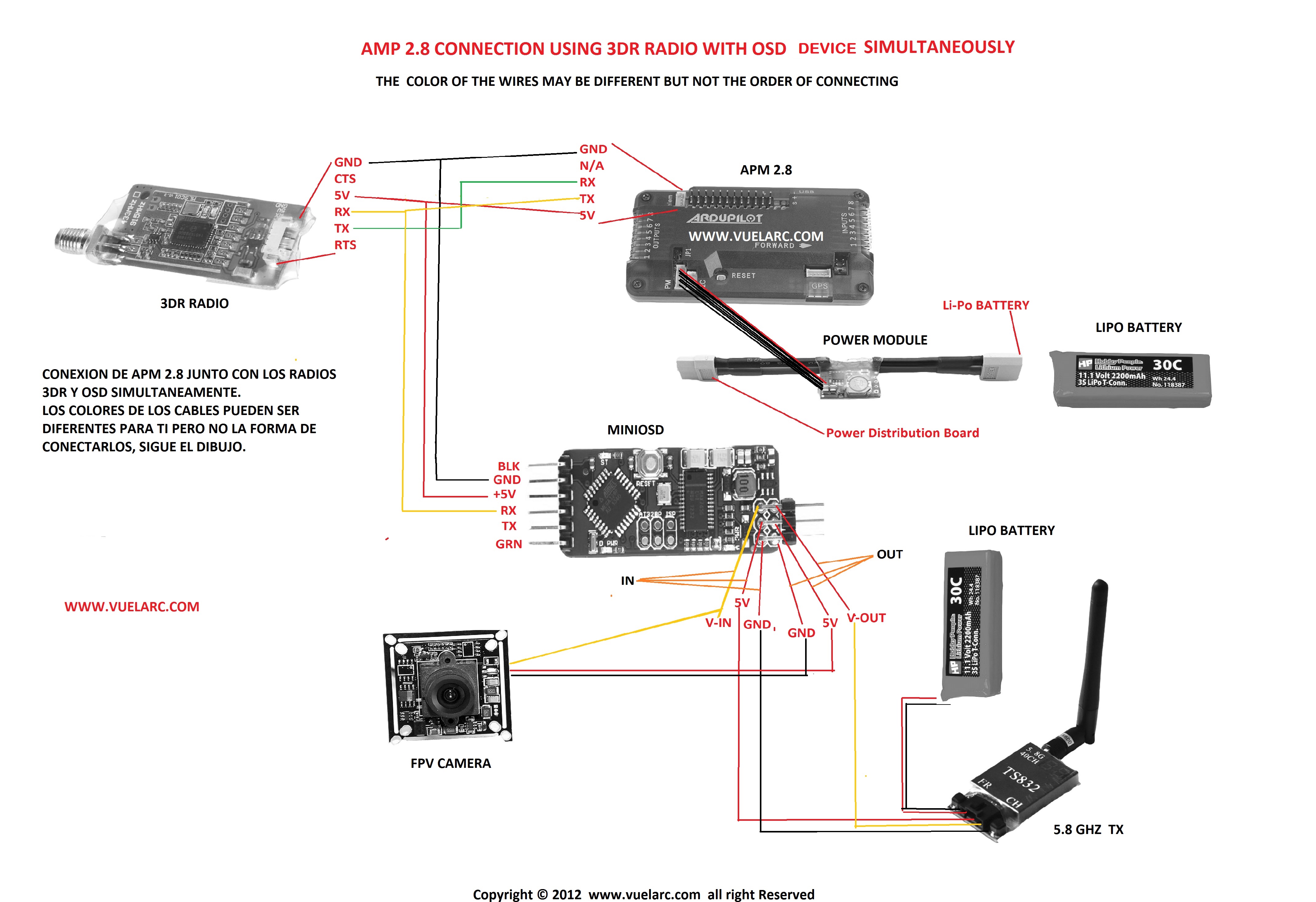

Hay varias formas de conectar el miniosd  todo depende de lo que tu tengas en tu modelo si es avión o multirotor, si solo quieres usar el OSD y la tarjeta APM 2.8 recibiendo la imagen de video en tu monitor o lentes de fpv o pretendes usar los 3dr radios de telemetría usando el misión planner,  la conexión depende de los componentes en tu modelo puedes ver estas tres opciones imagen 1, imagen 2, imagen 3. Arriba estarán los enlaces.

Con estas tres formas de conectar tus componentes que te ofrezco  puedes estar seguro que funcionaran bien.

PORQUE NO  SE PUEDEN USAR LOS 3DR RADIOS Y RECIBIR LA DATA EN EL MONITOR SIMULTANEAMENTE.

Hay personas que no pueden recibir la información que jenera el OSD  en los lentes o monitor de FPV, esto sucedecuando se esta conectado con los radios de telemetria usando el mission planner,  Porque no funciona el osd junto con los 3dr radios y el mission planner juntos?

Esto es por un problema que hay en el cable (Y) y unos cuantos cambios que hay que hacer en el MP para que funcione  para poder recibir toda la información correcta tanto en los lentes y MP, te dejo un digrama en los enlaces arriba donde puedes ver la conexion y resolver este problema. tambien puedes ver el video en mi canal.

PORQUE BRINCA LA IMAGEN EN MI MONITOR

Esto es muy común cuando tenemos osd y 3dr radios instalados juntos y alimentados por la APM, cuando los radios y osd están transmitiendo es común que la imagen brinque el voltaje tiende a bajar.

Para evitar estos tienes algunas opciones, por ejemplo quitar el cable positivo que viene del puerto de telemetría de la APM y conectarlo con un UBEC a una batería por separado o directamente de la batería que alimenta al modelo siempre usando un UBEC. o instalando un capacitor en el OSD y problema resuelto.

 Te recomiendo  ver el video donde hago esta instalación.
