Componentes Para FPV

Aparte del avión Los componentes que forman un equipo de FPV son varios

Con lo más básico se puede volar en FPV no es necesario gastar mucho dinero, más  si se tiene dudas de todo lo que hay en el mercado, ya que se hay muchas opciones, unas caras y otras no tanto.

Eagle Tree es una marca de componentes de FPV que son buenos hay componentes que son más caros que otros el problema es cuando quieres comprar todo en un solo pedido el costo de todo un equipo podría llegar a costar algo de dinero.

Pero se puede empezar con algo básico o comprando componentes de FPV más baratos, o algo bueno poco a poco te explico unas opciones puede ser que te sirvan de algo.

No hablo de todas las marcas en el mercado porque no terminaríamos de explicar, hablo de los productos Eagle tree pues son los que yo uso y puedo dar fe de ellos, sé que hay otras marcas más caras pero Eagle tree también tiene algunos componentes baratos con los cuales puedes empezar sin gastar mucho dinero.

FPV  Básico

Una cámara  en la frecuencia que quieras con recibidor y transmisor  y  sus antenas de fábrica, recuerda que mientras menos MW (miliwatts) tenga el transmisor de video es más barata la cámara pero menos alcance.

Un televisor portátil para ver la imagen, la emisora de un avión que no interfiera con la frecuencia de la cámara más el avión claro y ya está listo, esto sería lo más barato.

Opción 2

Una cámara  en la frecuencia que quieras con recibidor y transmisor, le quitas la antena de fábrica al recibidor le pones una antena patch de mínimo 8 dbi, y con este sistemas llegaras más lejos pero ojo.

Sin información de telemetría no te puedes a aventurar muy lejos ya que puede que pierdas el avión, si no sabes cuánto tiempo llevas de vuelo o si tu batería tendrá suficiente energía, para que regreses  puedes perder la orientación de donde estás tú con respecto al avión y perder el avión.

Si quieres un mejor equipo puedes comprar todo lo que te de la información en tiempo real como  el ODS Pro, E-Logger V4 más sensores más Eagle tree Guardian que es un estabilizador del avión etc.,  la cámara y los transmisores del avión eso ya tú lo decidirás basado en la información que leas y como tú te informes de las diferentes opciones en el mercado y los objetivos que tú te pongas al volar en FPV.

Pero recuerda si realmente quieres volar lejos, una radio para tu avión de 72Mhz por lo menos de 6 canales si puedes mas no estorban.

Mas estos componentes, Eagle Tree Video OSD Pro Expander…..MicroPower V4 E-Logger…

Airspeed Expander V3………Altitude MicroSensor…..GPS Expander…………….

Y una antena patch de la misma frecuencia que la cámara de por lo menos 8 DBI’s … si compras una antena de más de 8 DBI’s entre más DBI’s  es más la ganancia de recepción pero el ángulo de cobertura es menor,  pero para no tener problemas puedes comprar una antena de seguimiento (antenna tracker) puedes comprar la antena tracker o fabricarla tú mismo.

Comprando Eagle Eyes FPV Ground Station  con este aparato y unos servors puedes fabricar tu propia antena tracker.

Te explico cómo funcionan las antenas cundo tienen mucha ganancia que son los DBI’s  por ejemplo 3 DBI’s cubriría una área de 180 grados  frente a la antena,

Una de 14 DBI’s cubriría solo 90 grados, la recepción llegaría más lejos pero el ángulo de cobertura sería menor, tendrías que volar dentro del ángulo de cobertura de la antena si te sales pierdes la imagen, es cuando una antena tracker funciona porque sigue el avión por medio del GPS.

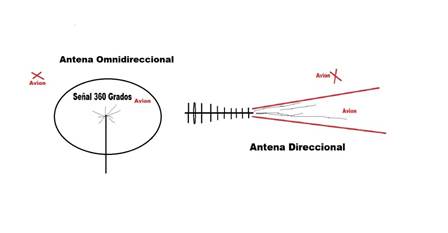

Por eso las emisoras de radio tienen una antena omnidireccional  no con muchos DBI’s, las antenas omnidireccionales cubren 360 grados y las antenas  direccionales tienen que ser apuntadas a un lugar en específico y con muchos DBI’s  la señal sale o entra como una rayo mira la imagen para una idea.
